一篇搞定透视!

1、视点—→  你眼睛所在的地方。

2、视线—→  视点与物体任何部位的假象连接。

3、视角—→  视点与任意两条视线之间的夹角。

4、视域—→  眼睛所能看到的空间范围。

5、视锥—→  视点与无数条视线构成的圆锥体。

6、视距—→  视点到心点的垂直距离。

7、视平线—→  与人眼等高的一条水平线。

8、视中线—→  通过新店与视平线成直角的线。

9、消失点—→  遵循“近大远小”透视原则,实现的无限远的消失点。

10、心点—→  视平线与视中线的相交点。

11、天、地点和左、右余点:  视平线上、下、左、右消失的点。

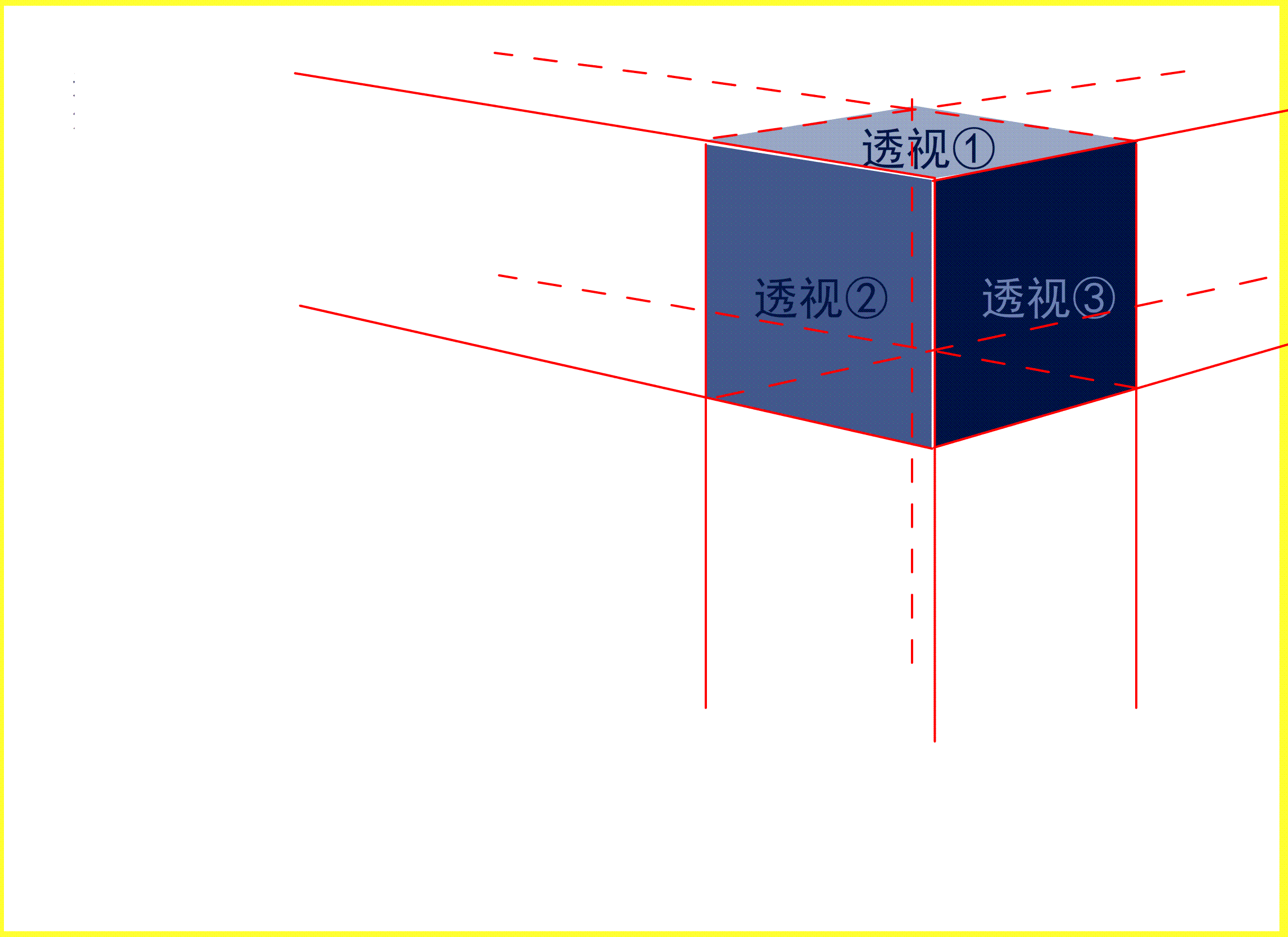

上述两种情况之外的都是三点透视。

面积越来越小,最终消失在左余点上。

越往右,这个立方体就越小越上,最终消失在右余点上。

越往下,越来越小,最终消失在地点上。


立方体与圆柱体的透视关系

立方体

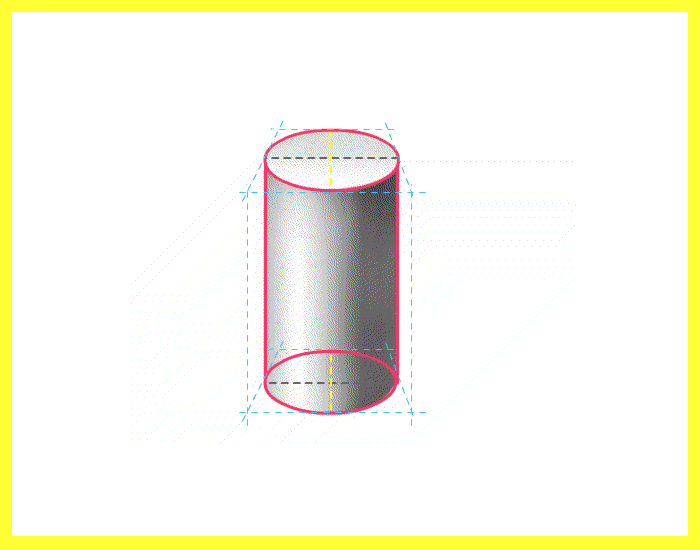

圆柱体

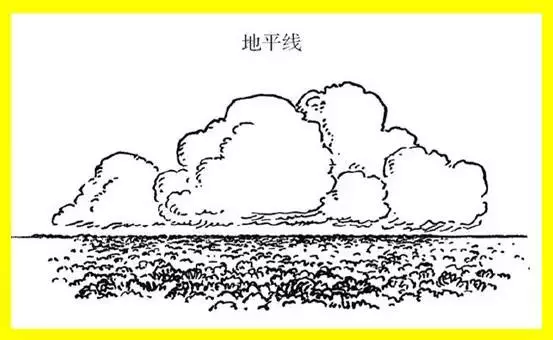

让我们随着火车铁轨走到平原,在那儿能看到一望无垠的平整的土地。遥望四周,远处绵延的土地与天相接连成一条直线。这条线就是“地平线”。


解说地平线最好的例子就是眺望一大片空旷的水体,目之所及,只有水面,看不见海岸。在大海上,地平线就是一条无限延伸的线。


尽管我们的视线总是受到各种物体的干扰,比如一只手,一幢大楼,一座高山,我们把地平线理解为无限延伸的。即便我们走进一幢大楼,关了门,地平线依旧不声不响地存在着。






如果遮掩地平线的所有物体都是透明的,那么地平线将毫无阻拦地一直出现在人们的视线里。对此详见下页图示。

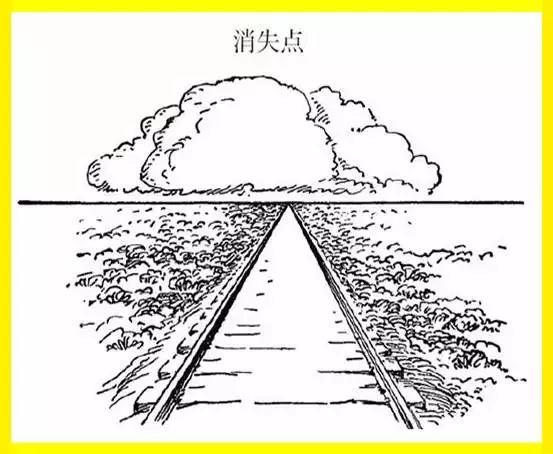

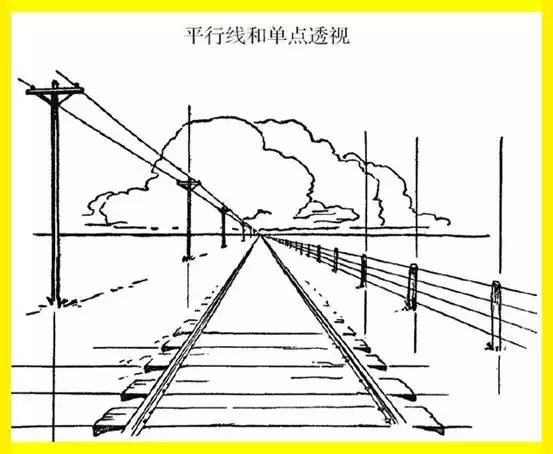

我们把铁轨消失的地方称为“消失点”。

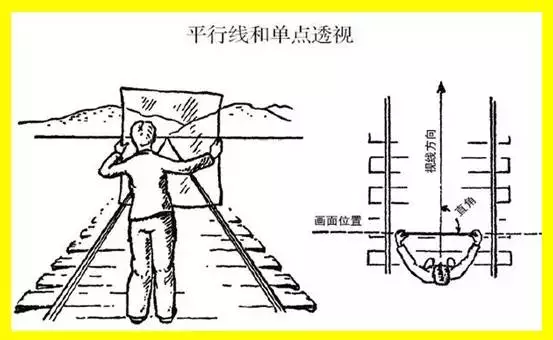

擎一张玻璃纸或一块玻璃与身体平行,且与地面垂直。透过透明的玻璃,你能看到前方的景物和物体。若要把所见物体落实到这张玻璃纸上,就需要用到透视法。我们可以把这张玻璃纸看做画纸或油画的帆布。如上图所示放置时,我们称其为“画面”。透视就是在画面上完成的。“画面”垂直于地面,处于画家和所画物象之间,且如下图右所示,画面与视线方向成直角。

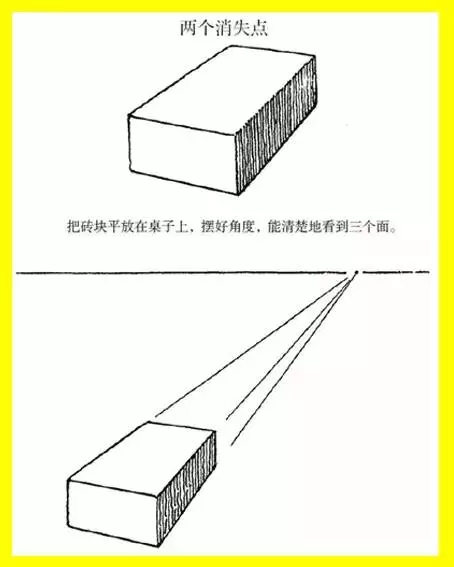

两个消失点

(两点透视)

高线

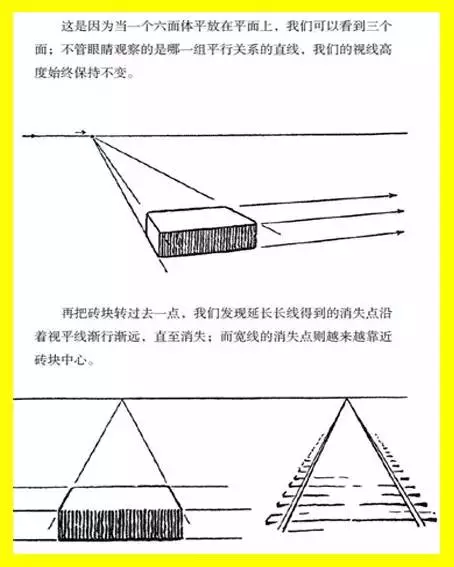

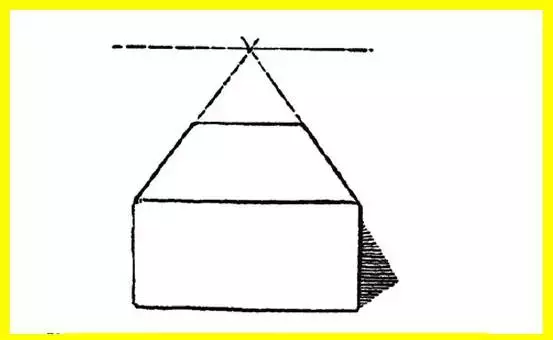

当消失点位处砖块中心的正上方,我们又得到一幅铁轨透视的模型图:一组相交的平行线(铁轨)和一组平行于地平线的平行线(枕木)。第二组平行线也可以理解为其平行于画面。

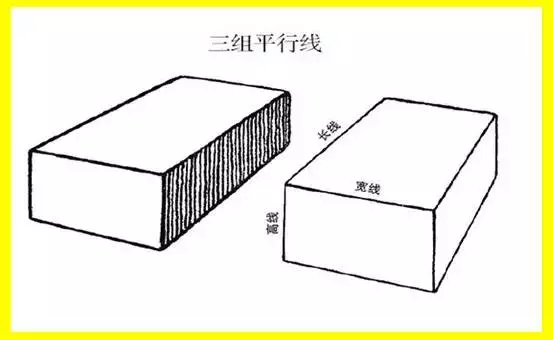

三组平行线

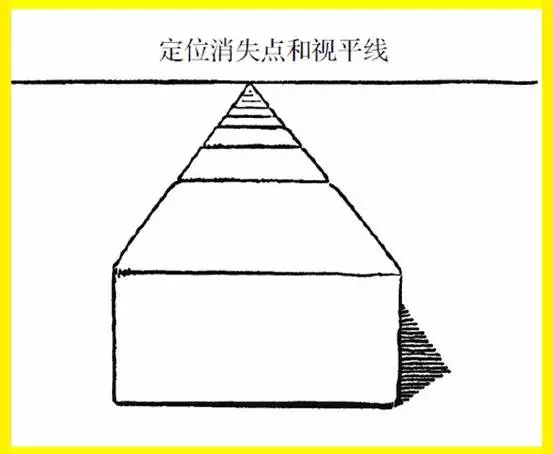

定位消失点和视平线


上图左是一块普通砖块。

长方体本有六面,但在画面中只能看到三个面。上图右标示出来的直线即每两面相交后所得相交线。如果把六个面每两面的交线都画出来,那就是12条线。

4条长线,即砖块的长度,是平行的。

4条宽线,即砖块的宽度,是平行的。

4条高线,即砖块的高度(或者说厚度),也是平行的。

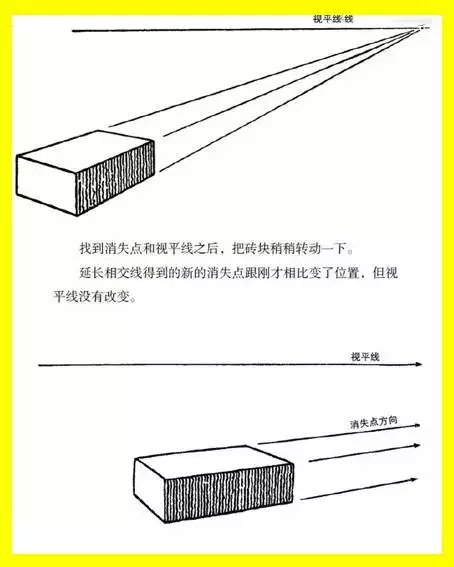

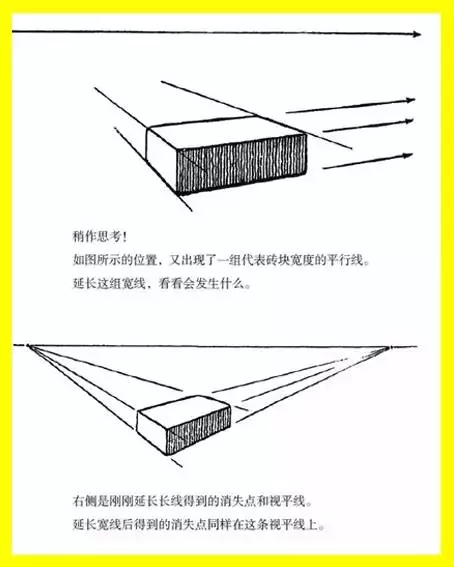

只要延伸两侧直线直至相交,我们便能再一次定位消失点和视平线。两条延长线的交点即消失点。穿过消失点的水平直线即视平线。因此,在透视时,只要延伸任意两条代表平行关系的平行线,我们就可以找到消失点和视平线。

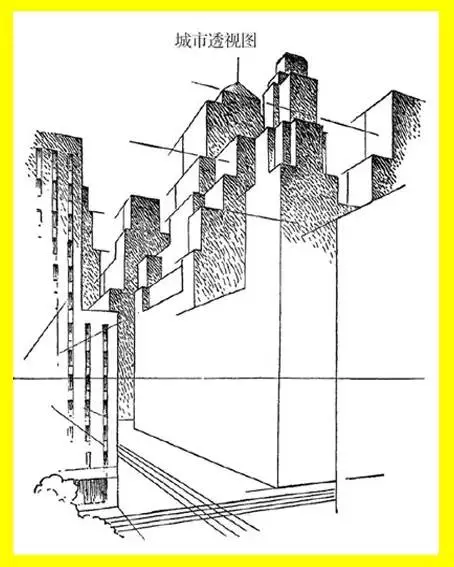

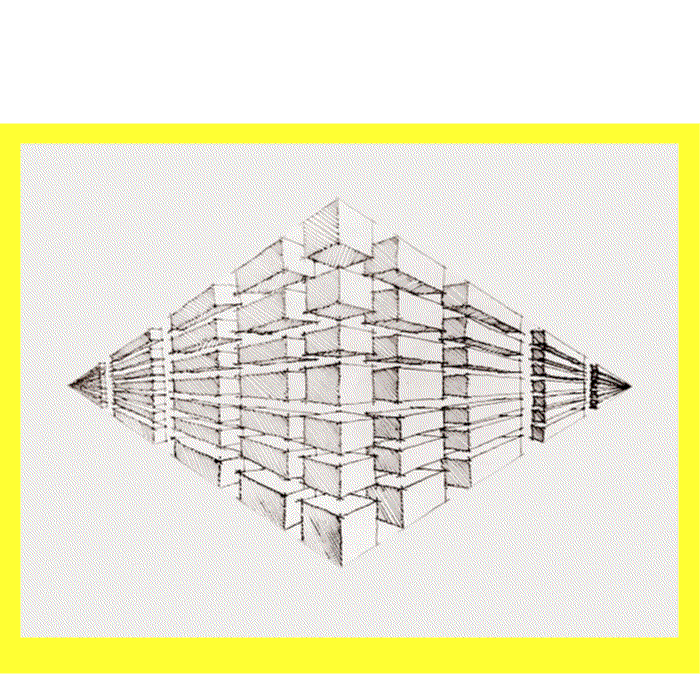

砖块侧面相接,首尾相连。再在上面加更多的砖块,堆叠出高度各不相同的“大楼”。因而,经过视平线上的两个透视点就可以做出这座大楼的透视图。


你站在高层办公室的窗前对着窗外的楼群做速写时,就可以把那些大楼想象成一层一层堆起来的砖块,就像我们前几页做的那样。


现在我们想以站在街道上的行人的视线高度画这座大楼。


首先,想想一个人站在街上的时候,他的视线高度会有多高?或许就到上图楼门上的标记那么高。


降低视平线至前页门上的标记,以此为基础做出这组楼群的透视图。两消失点在视平线上的相对位置和之前一样。可以看到画面中垂直的直线的方向没有发生变化,而水平方向的直线却因视平线的改变而较之前的透视有所不同。通过抬高或降低我们的视平线高度,我们可以得到这组楼群的不同角度的透视图。
